Schaub-Lorenz Intercontinental (1965)
Questa
splendida radio, prodotta dalla tedesca Schaub-Lorenz
nel 1965, dopo una lunga ricerca sono riuscito a trovarne un esemplare molto
bello, completo di coperchio e manuale d’ uso, in vendita su un sito tedesco, il
venditore dichiarava che la radio era funzionante sulla gamma FM, ma aveva la
manopola della sintonia AM bloccata, inoltre il porta batterie era corroso, dal
momento che il prezzo di vendita era ragionevole, l’ho acquistata e restaurata
Le
foto che seguono sono della radio restaurata (Cliccare sulle foto per
ingrandirle):

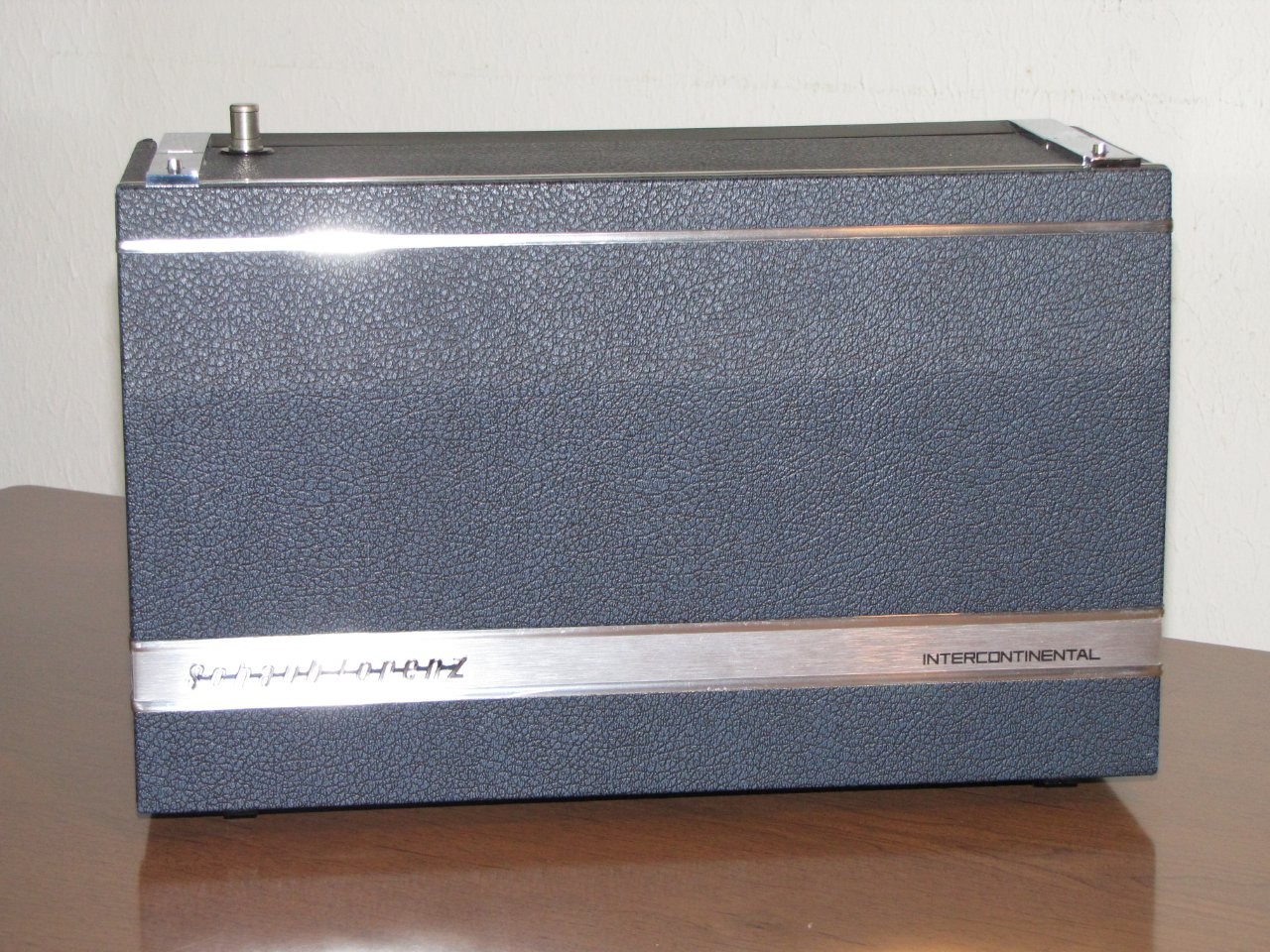

Chiusa
con il suo coperchio.

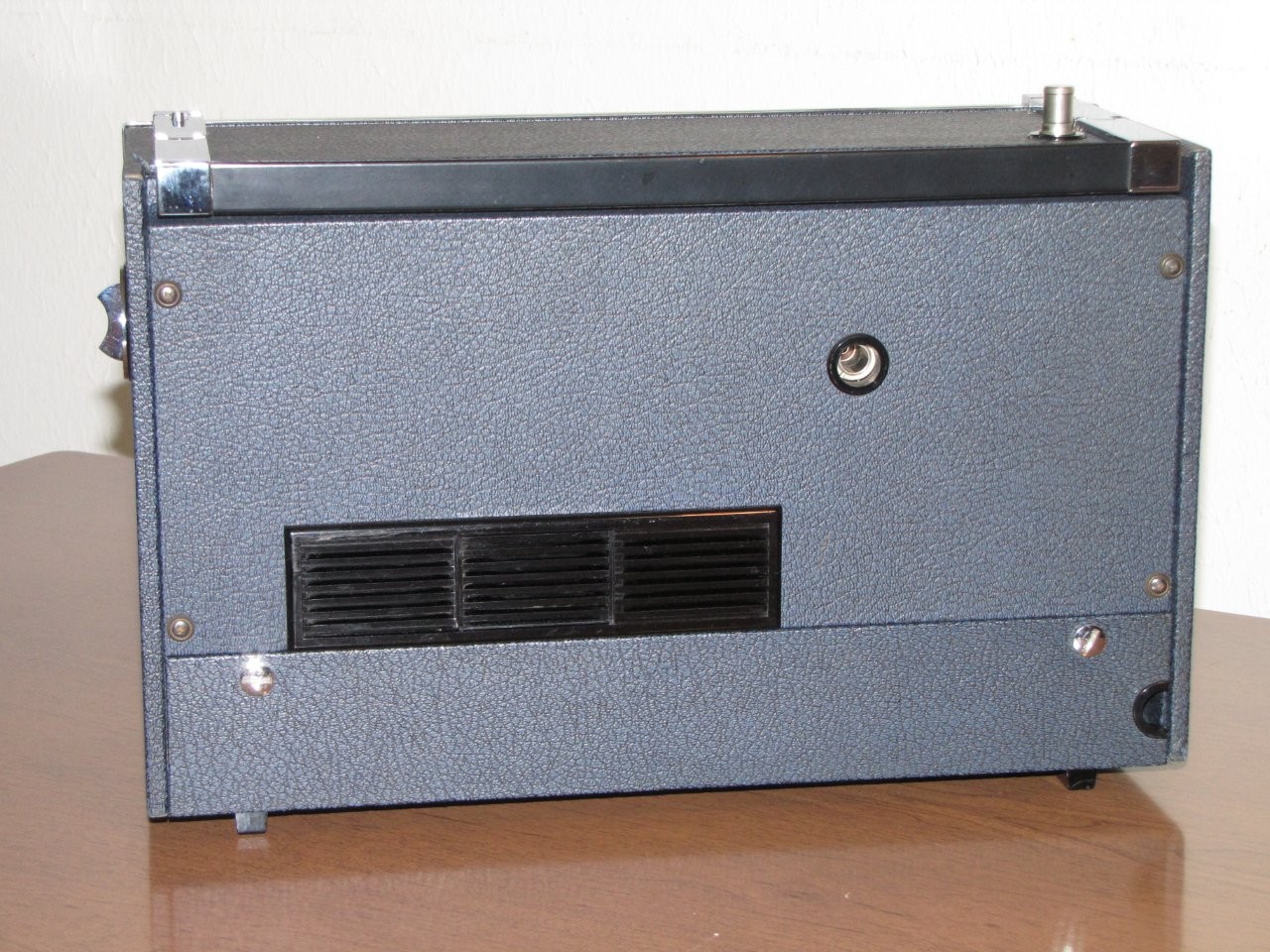

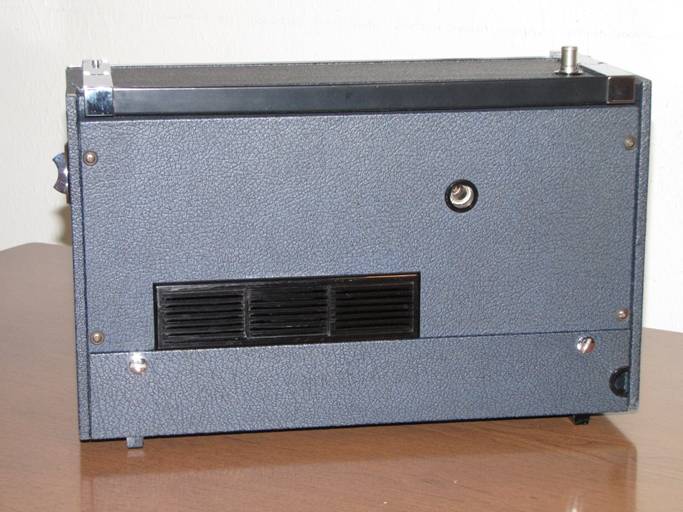

Il
foro tondo sul pannello posteriore è la presa DIN per antenna auto.

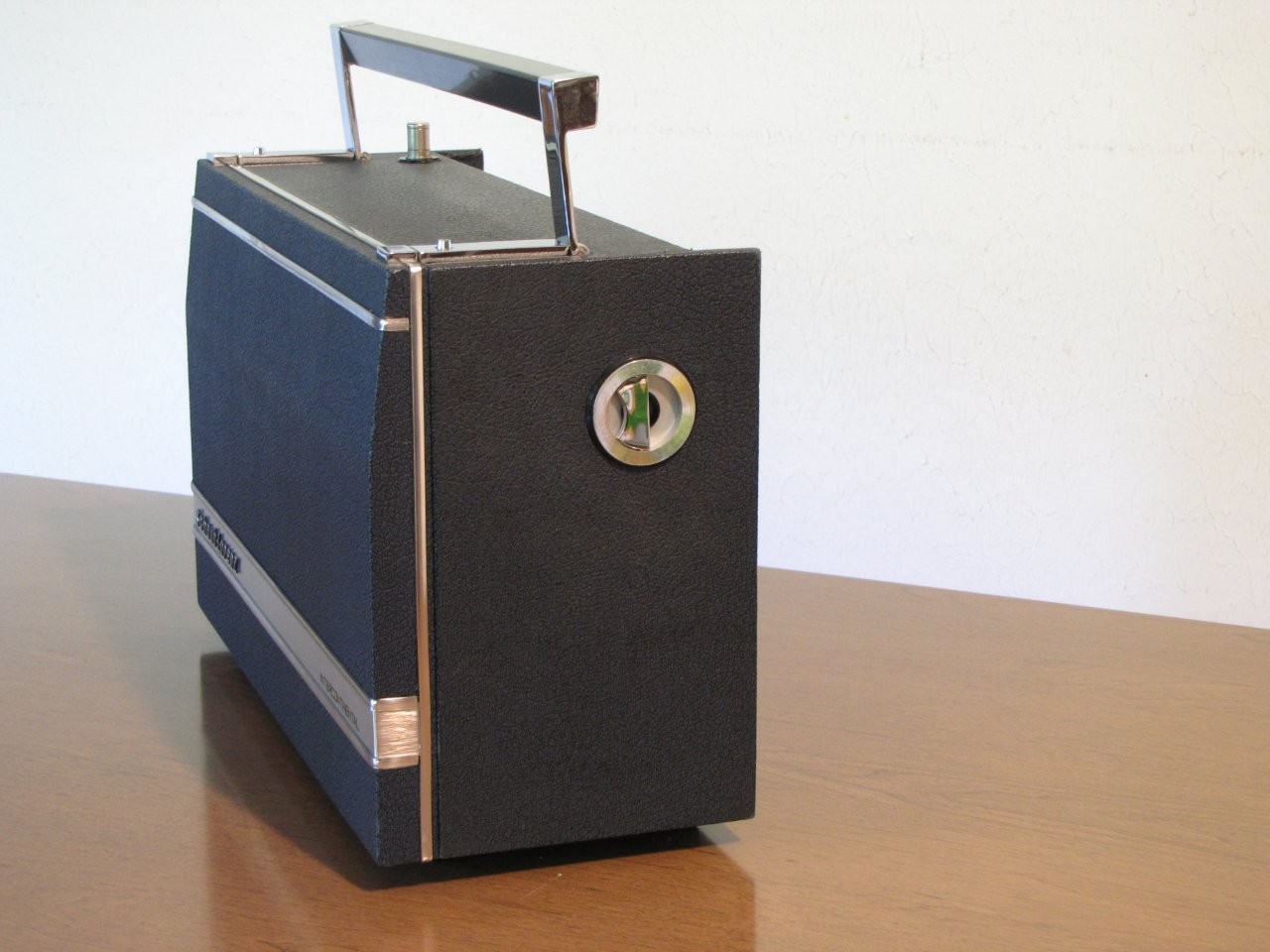

Sul
lato destro la manopola per cambio banda SW, la maniglia quando è abbassata
rimane a filo del mobiletto.

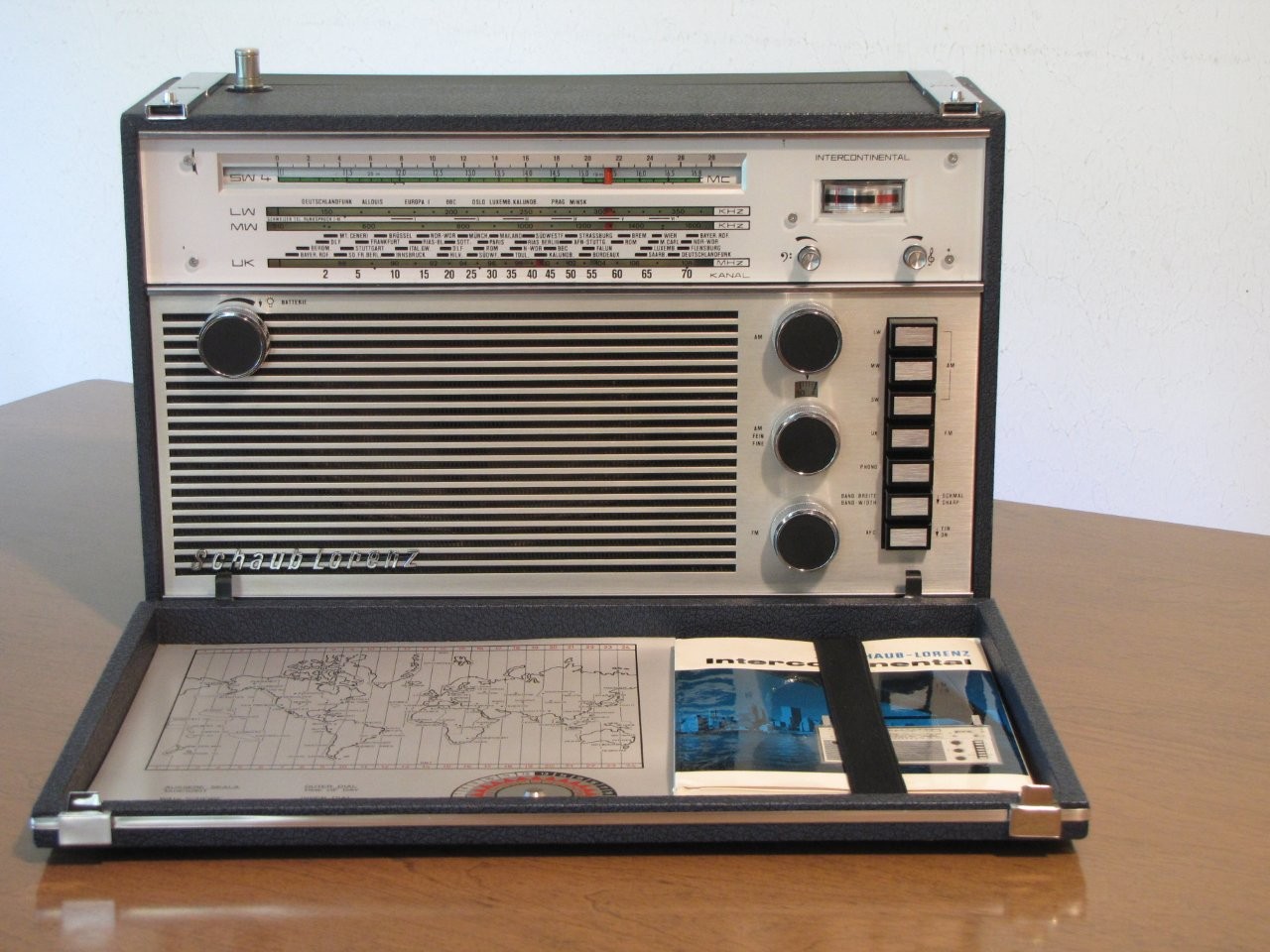

All’interno
del coperchio è presente il mappamondo con disco per calcolo orari dei vari
fusi ed il manuale di uso.

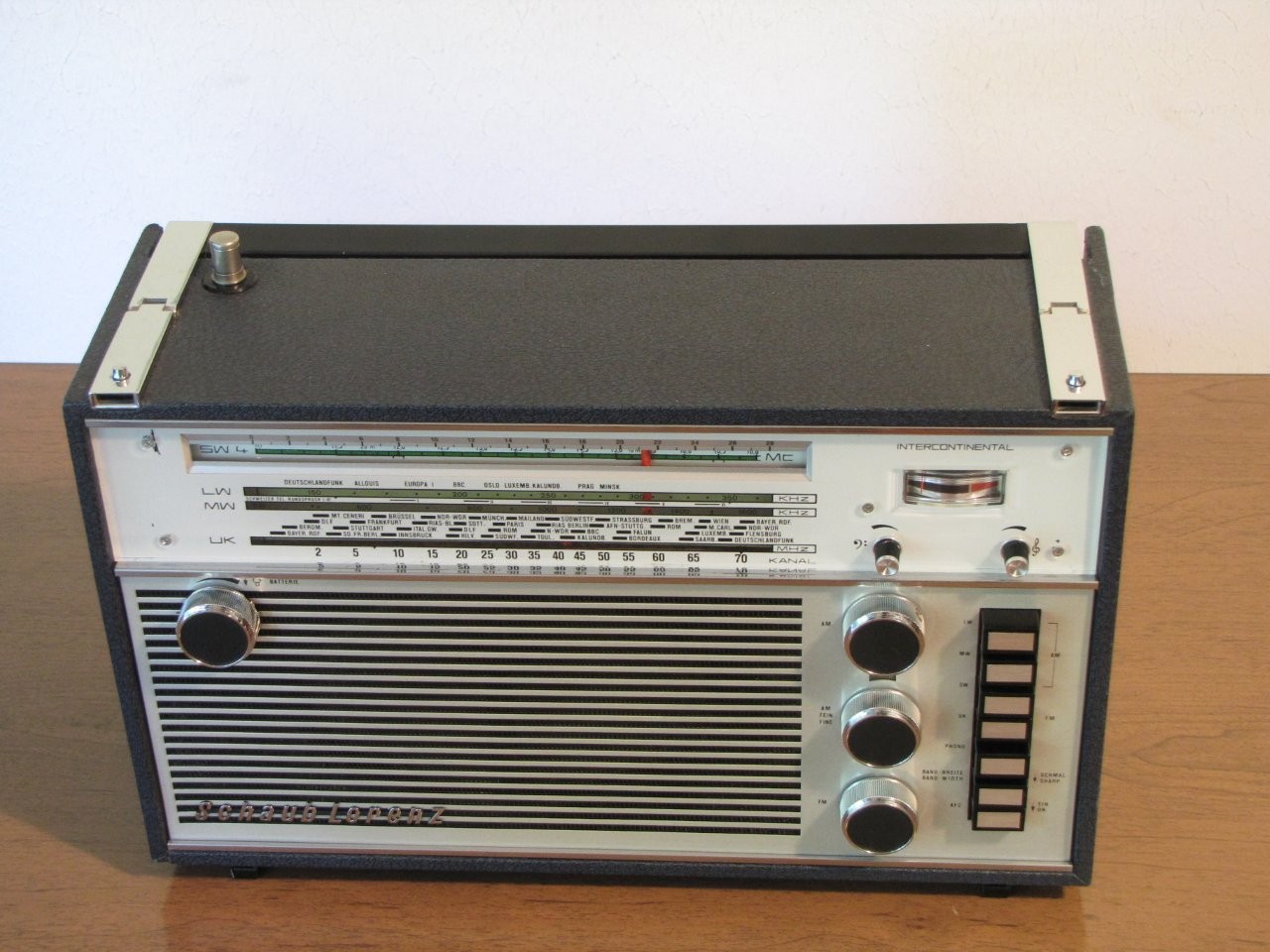

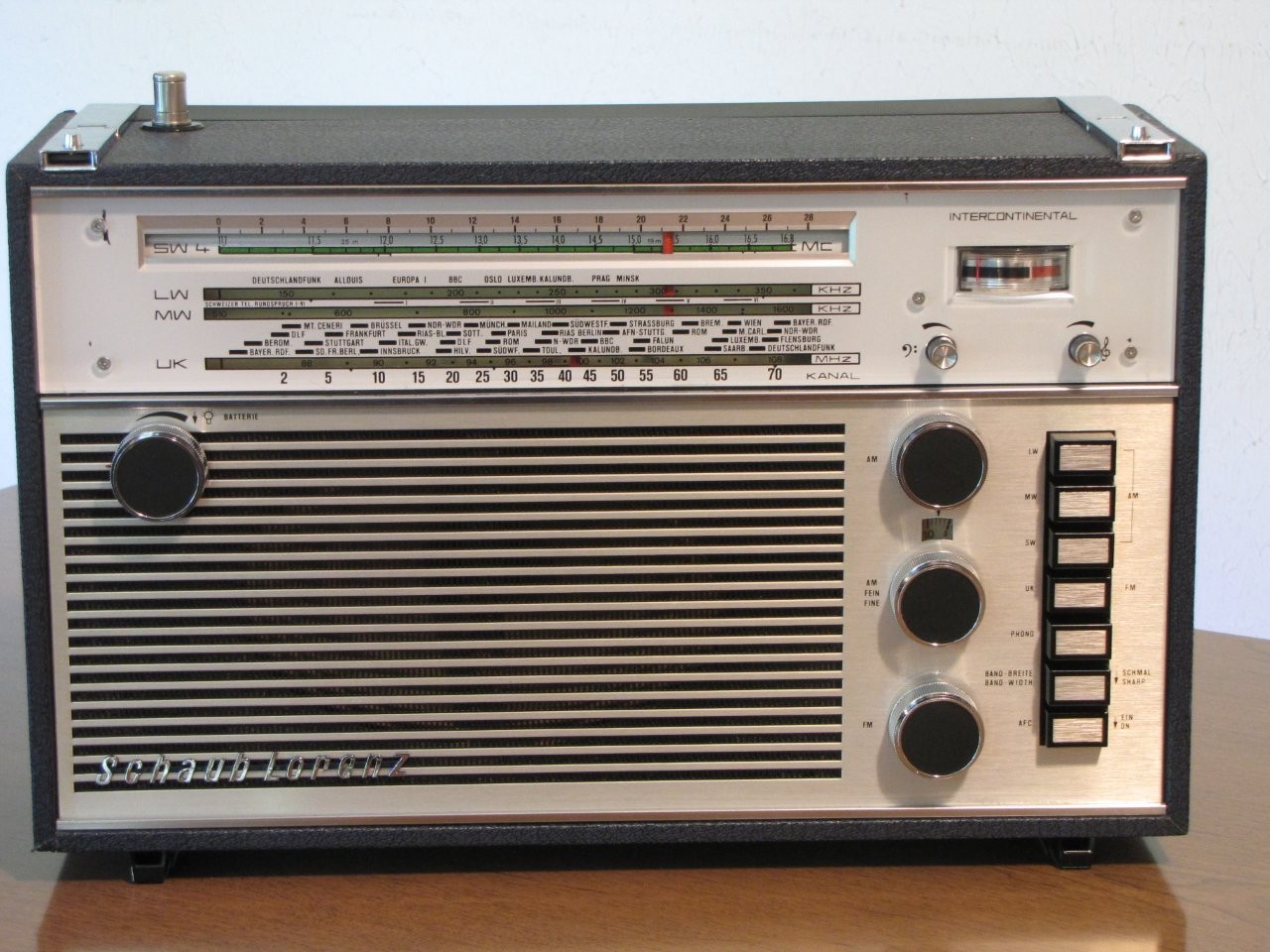

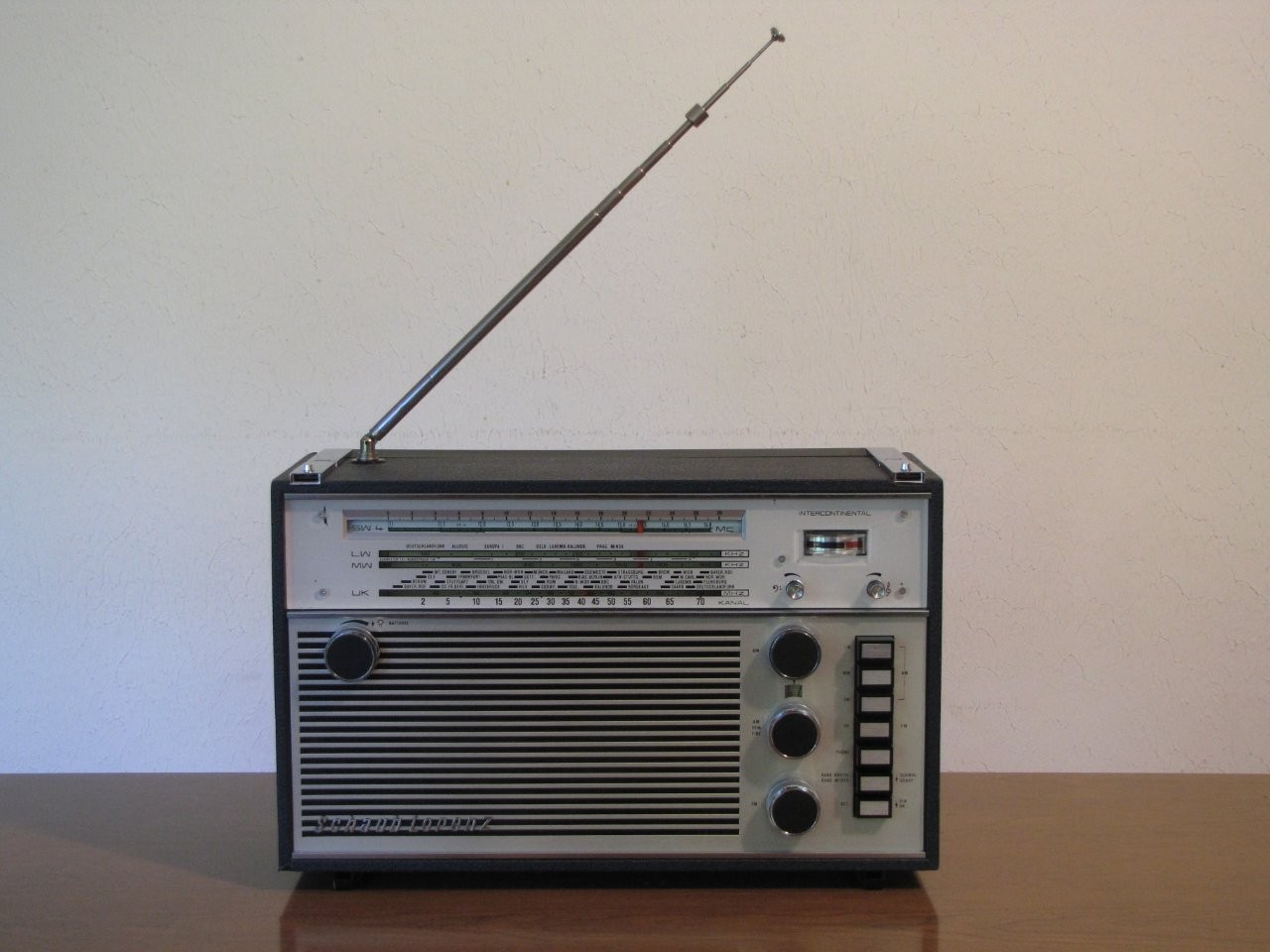

Rimosso
il coperchio è pronta per l’utilizzo.

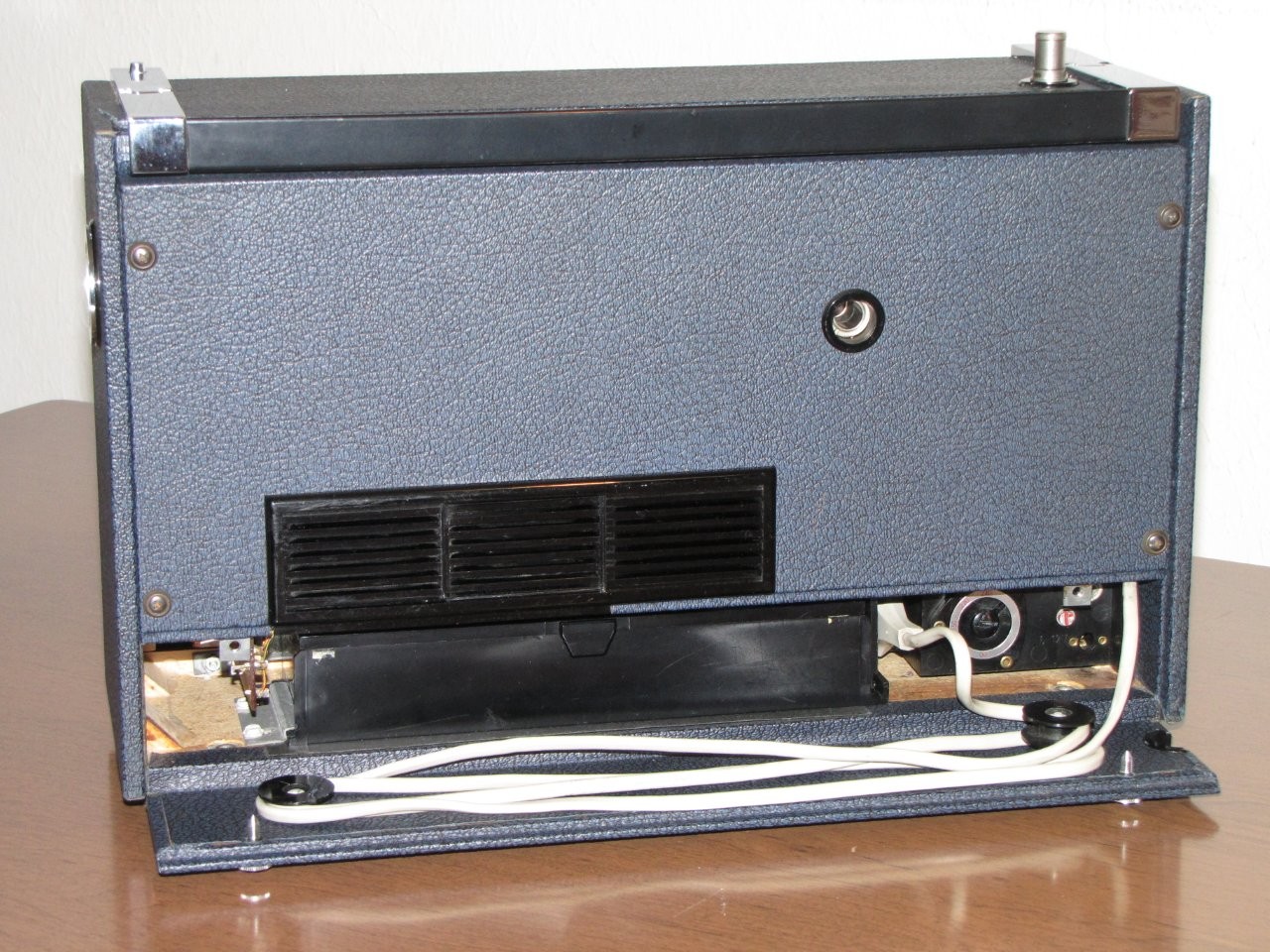

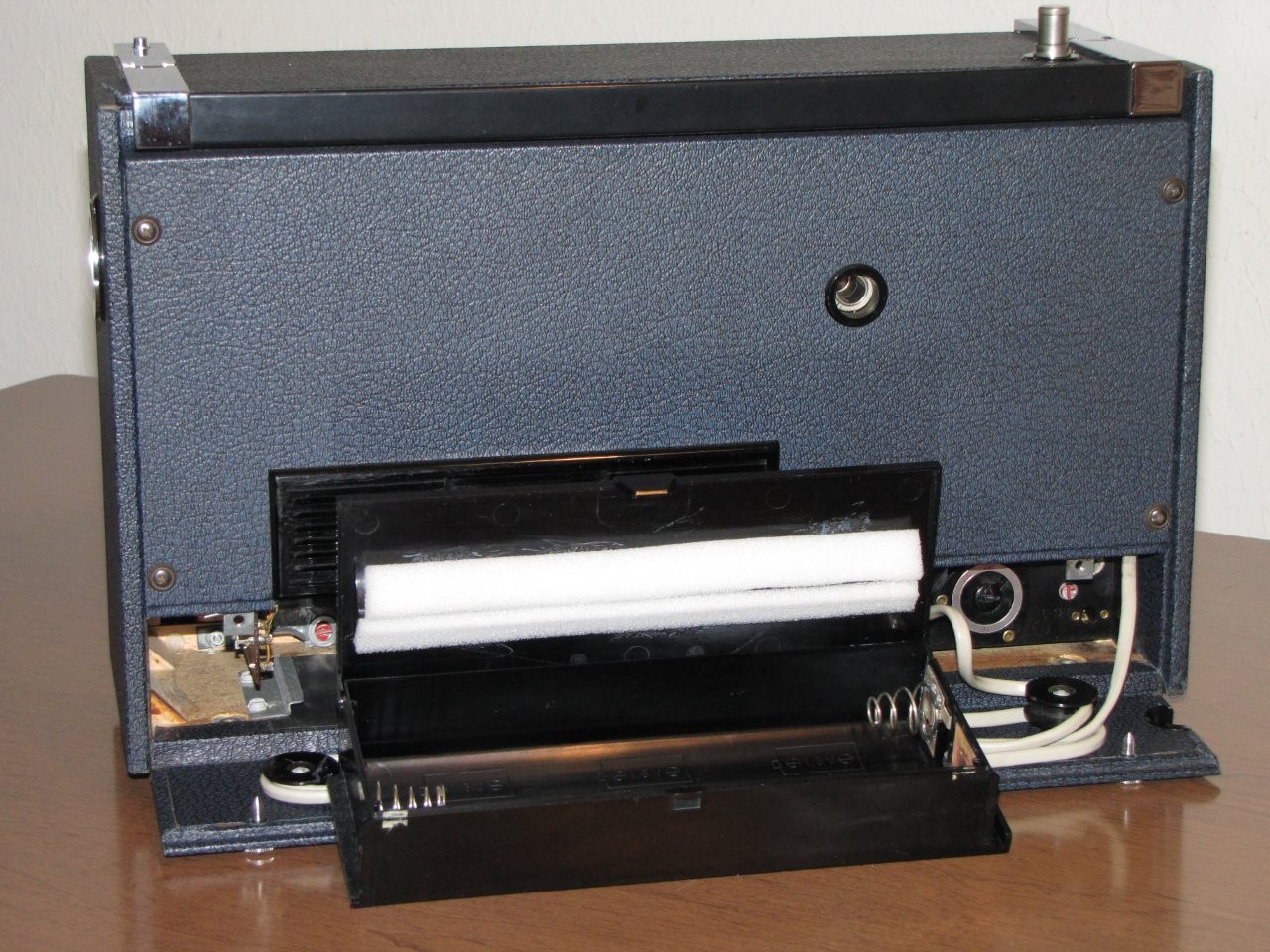

Aprendo
lo sportello posteriore si vede il vano batterie ed il cavo rete avvolto su
appositi supporti, la spina è inserita in una presa che attiva il funzionamento
a batterie.
Il
vano batterie si estrae e si apre il coperchio per poterle inserire.

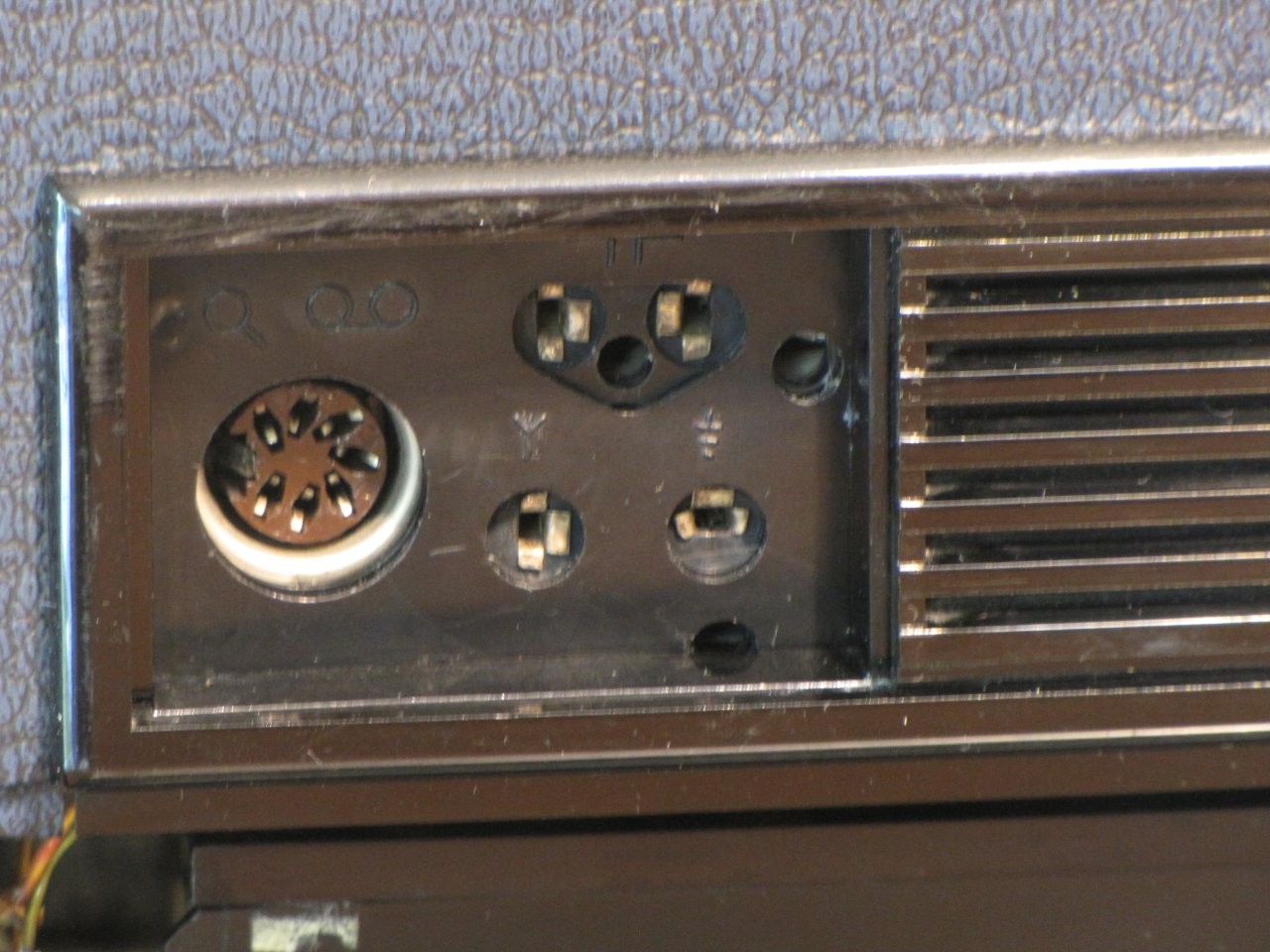

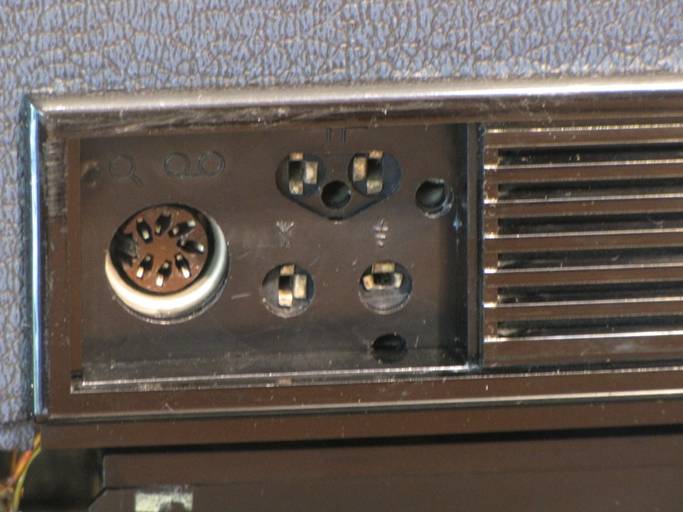

Uno
sportellino scorrevole nasconde le prese per antenne esterne e la presa DIN di
ingresso ed uscita linea per collegare giradischi o registratori.

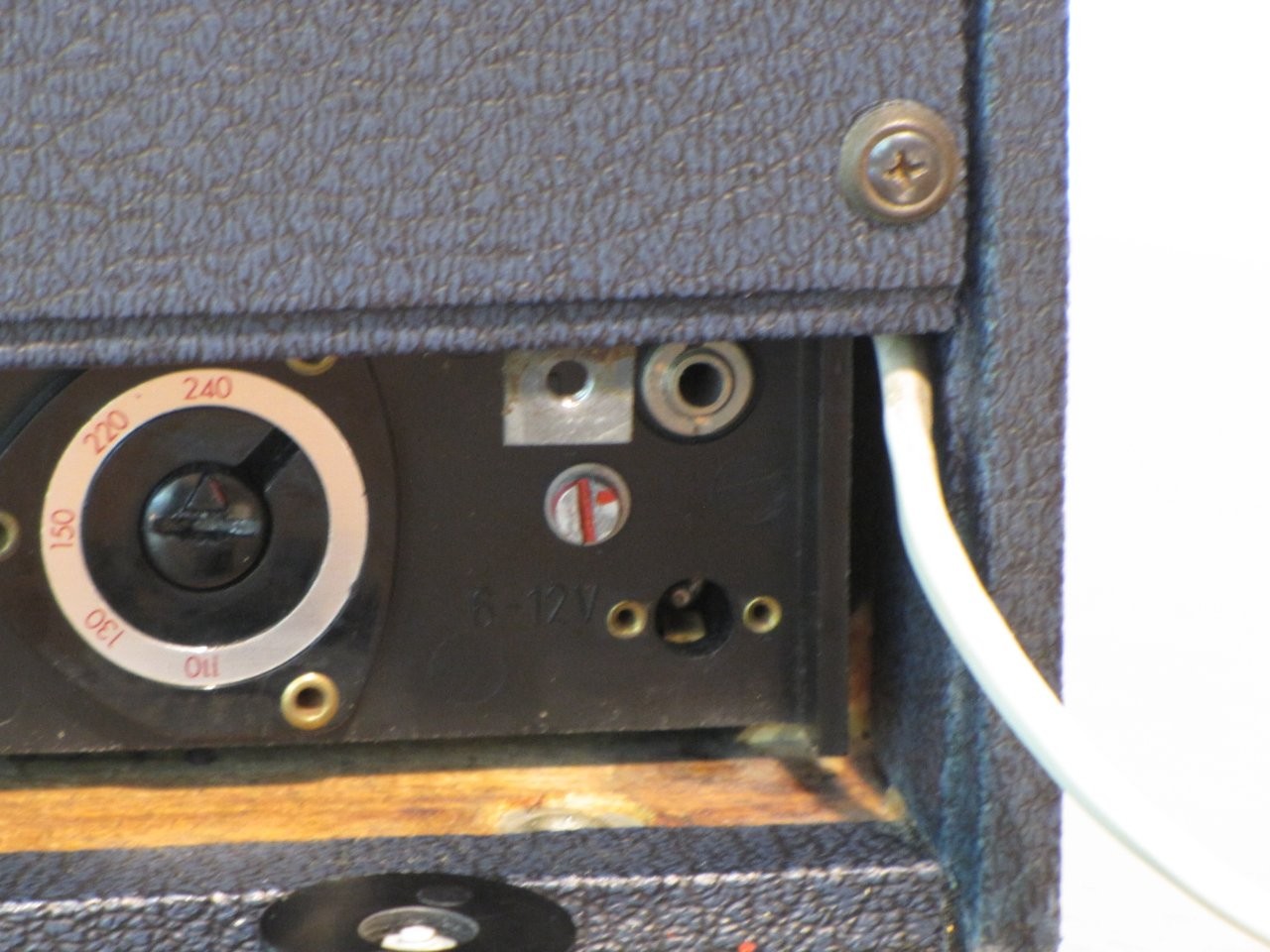

Sul
lato destro si trova il cambia tensione con fusibile al centro e le prese per
auricolare / altoparlante estero ed alimentazione esterna 6-12 V CC.

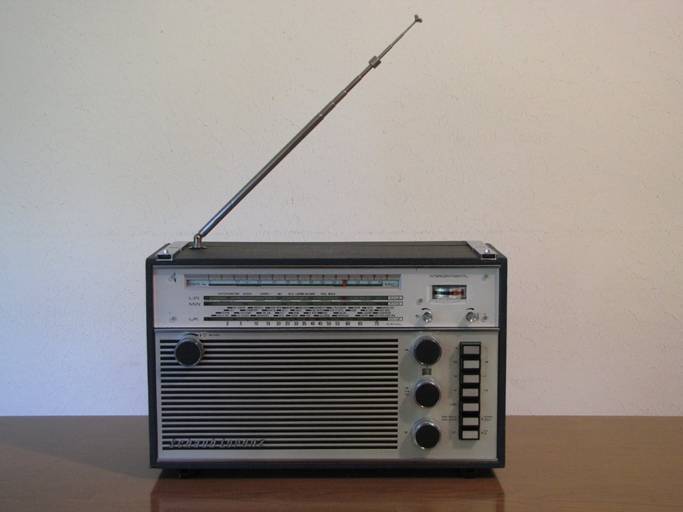

Antenna
a due sezioni, la prima per FM, entrambe per SW, parzialmente allungata per
questione di inquadratura fotografica.

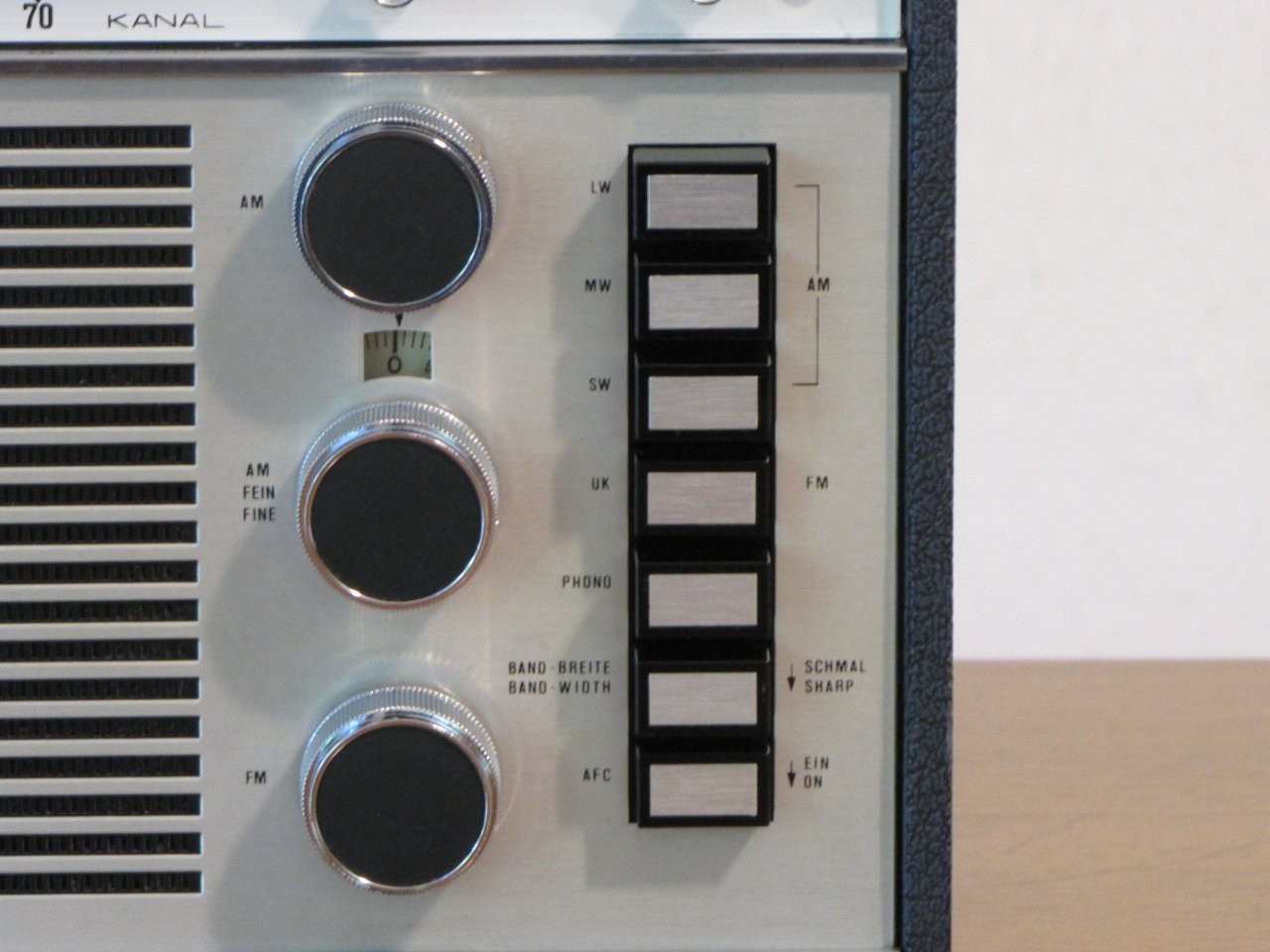

Pannello
comandi, la sintonia fine AM agisce meccanicamente su quella principale tramite
una coppia di ingranaggi che riducono di 1:10, una scala numerata indica la
posizione della manopola.

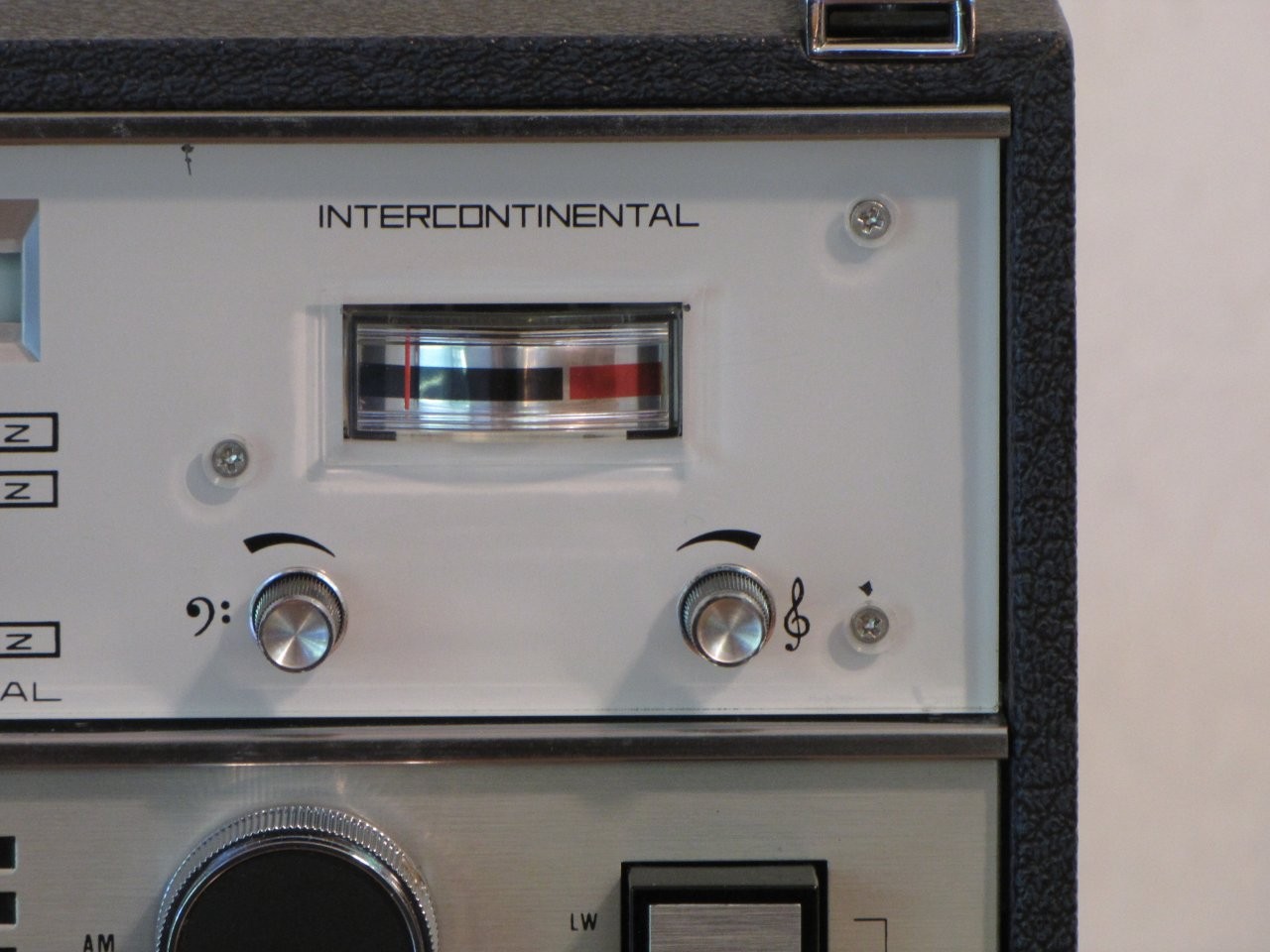

Controlli
di tono e strumento indicatore livello segnale e carica batterie.

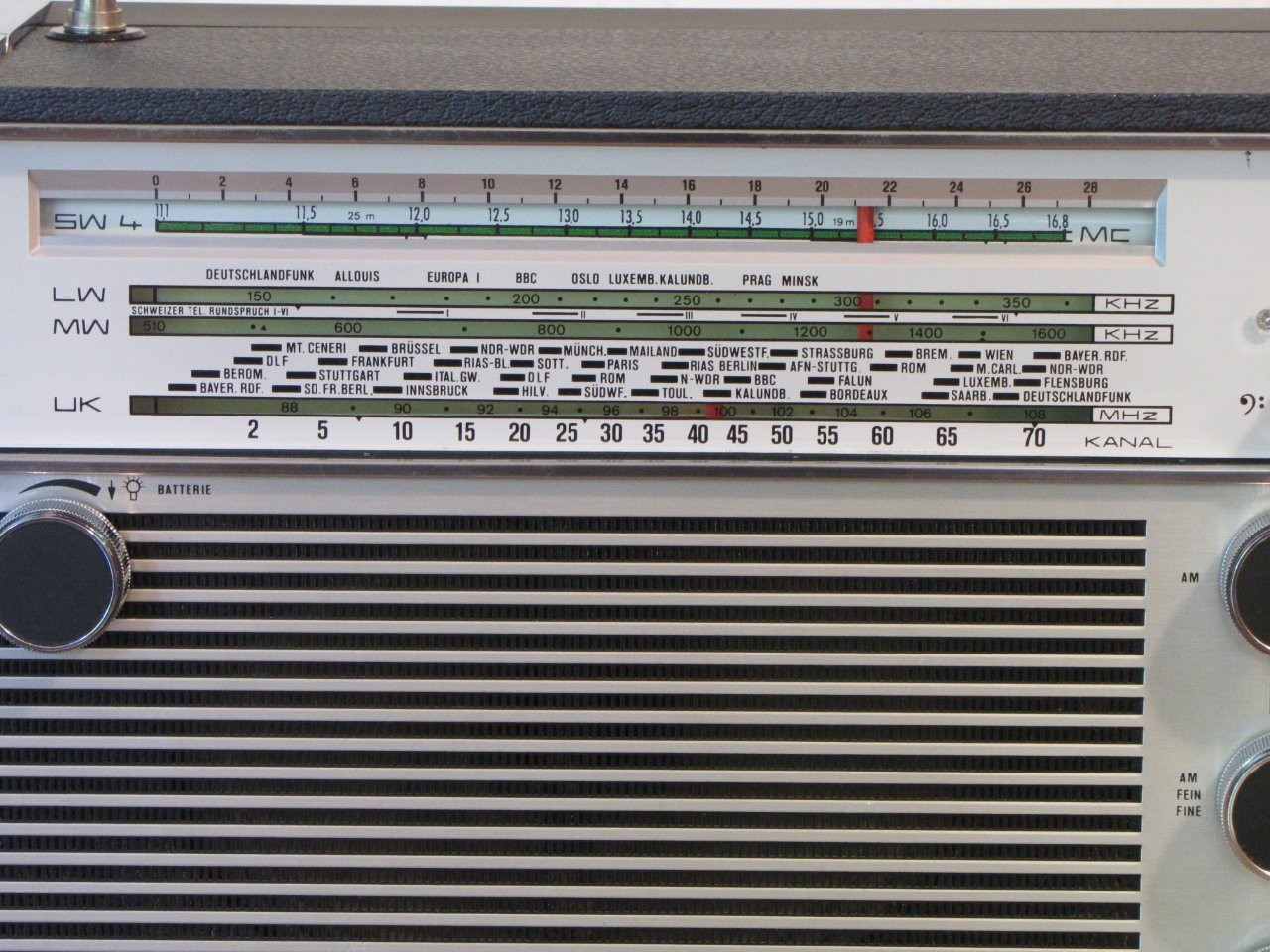

Scala
parlante e potenziometro volume con interruttore accensione, premendolo si
testano le batterie e si accendono le luci che sono sempre accese quando è
alimentata dalla rete.
<
